Для запуска программы дважды щелкнуть левой кнопкой мыши на изображение значка OrthoPhoto-SDS™.

Ввод исходных данных. Этот процесс включает в себя загрузку левого и правого снимков стереопары и ввод паспортных данных аэрофотоаппарата в сертификаты левого и правого снимков.

Рисунок 17-Сертификал левого снимка

Рисунок 18-Сертификал правого снимка

Внутренне ориентирование. Выполняется путём снятия отсчётов на координатные метки на левом и правом снимках.

Рисунок 19- отчеты на координатных метках

Взаимное ориентирование снимков. Выполняется по двенадцати точкам в стандартных зонах. После измерения координат всех ориентирных точек выполняются вычисления (определяются элементы взаимного ориентирования по условию компланарности). На основе полученных результатов выполняется редактирование измерений на точках, остаточный поперечный параллакс на которых превышает допуск, затем измерения и вычисления повторяются до тех пор, пока величина остаточного поперечного параллакса не станет допустимой.

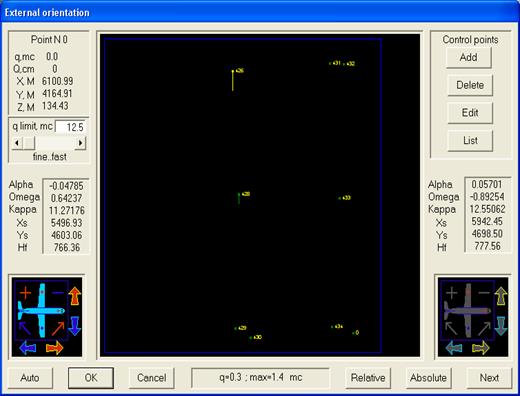

Рисунок 20-Точки для внешнего ориентирования (после редактирования)

Внешнее ориентирование модели. Выполнялось по 10 опорным точкам, замаркированным на снимках. Одновременно с измерением координат опорных точек в программе создаётся каталог геодезических координат.

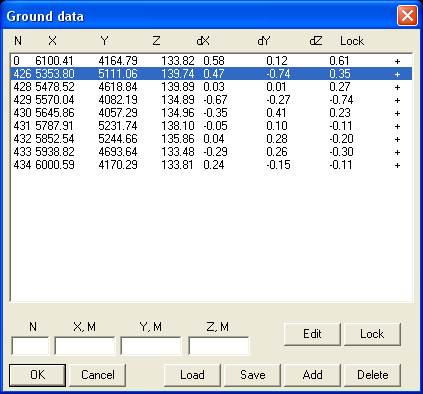

Рисунок 21-Расхождение на опорных точках

Создание цифровой модели рельефа. Цифровая модель рельефа, ЦМР - средство цифрового представления 3x-мерных пространственных объектов (поверхностей, рельефов) в виде трехмерных данных как совокупности высотных отметок или отметок глубин и иных значений аппликат (координаты Z) в узлах регулярной сети с образованием матрицы высот, нерегулярной треугольной сети (TIN) или как совокупность записей горизонталей (изогипс, изобат) или иных изолиний.

В данном случае была создана нерегулярная ЦМР, содержащая порядка 100 точек. После измерения координат выполнялось редактирование измерений с целью устранения ошибок опознавания (аналогично предыдущим процессам).

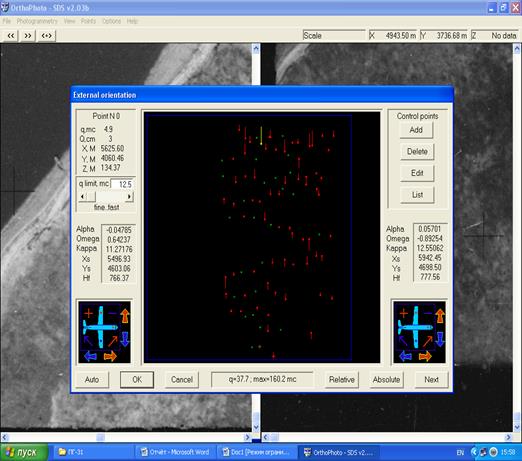

Рисунок 22- нерегулярная ЦМР

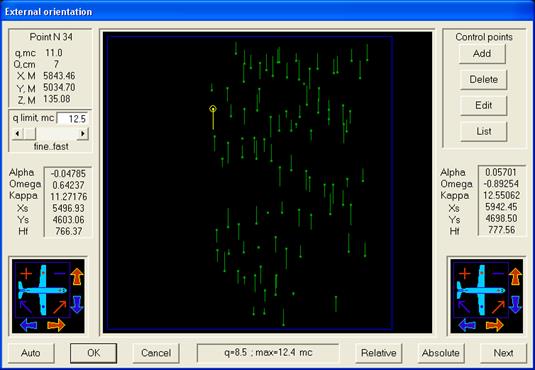

Рисунок 23-Нерегулярная ЦМР после исправления

Визуализация ЦМР. Построение горизонталей и поверхности. В результате этого этапа были получены растровое изображение визуализации ЦМР и векторное изображение в виде горизонталей (посредством ПП GS Surfer 7).

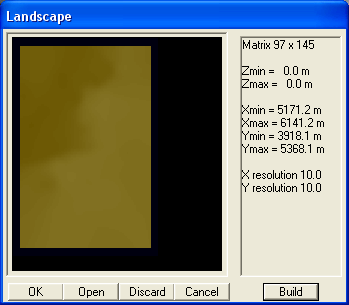

Рисунок 24-Растровое изображение визуализации ЦМР

Ортотрансформированием называется процесс исправления снимков за углы наклона и за рельеф, а также приведение их к заданному масштабу.

Результатом построения ЦМР будут геодезические координаты всех точек модели. По этим координатам, а также полученным из построения модели элементам внешнего ориентирования, вычисляются координаты точек на ортотрансформированном снимке. Графическое представление зоны ортотрансформирования представлено на рисунке 26

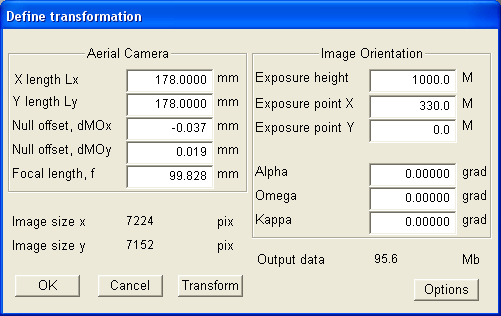

Рисунок 25- Параметры трансформирования

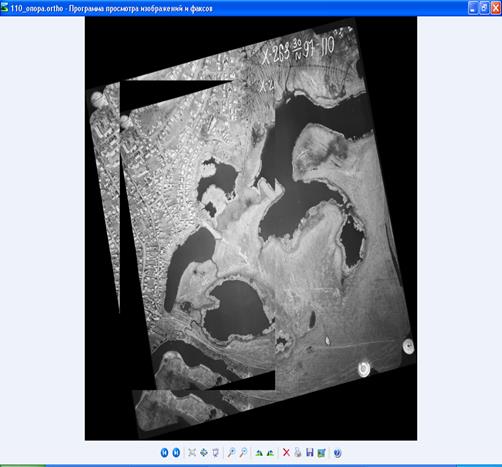

Рисунок 26-. Графическое представление зоны ортотрансформирования
